FORSIS PANEL PC
PANEL PC - modular, flexibel und nachhaltig
Der Begriff Industrie-PC steht für eine so große Vielfalt unterschiedlicher Rechnersysteme, dass es schwierig ist, einen Überblick zu behalten. Die Gemeinsamkeit besteht natürlich darin, dass diese Geräte wohl alle in einem industriellen Umfeld zum Einsatz kommen. Bei genauerem Hinsehen werden die unterschiedlichen Varianten schnell deutlich.
Wir als FORSIS sind spezialisiert auf die Herstellung von PANEL PCs.
Das gesamte Spektrum von 19" Rechnereinschüben, benutzerlosen Erfassungsknoten, embedded-box-system usw. ist nicht unbedingt unsere Aufgabenstellung.
Unsere Geräte haben somit als Voraussetzung immer ein Man-Machine-Interface. Unser Schwerpunkt und die Spezialisierung ist dabei die Integration von Ein- und Ausgabemedien in den PANEL PC. LCD zur Anzeige und in erster Linie Touch Screen zur Erfassung sind immer Bestandteil unserer PANEL PCs.
Auch beim PANEL PC muss dann aber nochmals differenziert werden. Es gibt die sogenannten "Einbauvarianten". Sprich PANEL PC konzipiert zum Einbau in Schaltschränke oder Wandöffnungen, d.h. ein weiteres Schutzgehäuse ist notwendig.
Unser Verständnis vom PANEL PC ist ein PC-basiertes Rechnersystem mit MMI mit Schutzartgehäuse.
PANEL PC im Detail
Was muss beachtet werden? Natürlich - die Bedieneinheit bestehend aus einem Touchscreen und LCD. Sie steht im Mittelpunkt eines Industrie-PCs.
Ebenso wichtig das Gehäuse. Die Einsatzmöglichkeiten des PANEL PC werden maßgeblich durch die Gehäuseausführung bestimmt. Hierzu gehören dann auch die Erweiterungsmöglichkeiten, Schutzausführungen sowie vieles mehr.
Der letzte Punkte in Richtung Einbindung die Netzwerk- und IT-Struktur eines jeden Unternehmens die Ausstattung eines PANEL PCs.
Die Haupteinsatzbereiche des PANEL PC sind überall dort, wo Interaktion eine Rolle spielt.
Aufgrund des geschützten Eigengehäuses eignet sich der Panel PC besonders für den Einsatz in der Fertigungs- und Prozessautomatisierung. Das heißt die Interaktion findet mitten im und am Produktionsprozess statt.
Diese Baureihe ist die Antwort auf die Frage, wie neue, innovative Programme auf Panel-PCs in einem rauem Industrieumfeld zum Einsatz kommen können. Gerade dort, wo produktionsbedingt Verschmutzungen entstehen, es also zum Beispiel staubig oder ölig ist, fällt der Informationsbedarf an. Dank der kompakten Bauweise der Panel-PCs ist dies auch an schwer zugänglichen Stellen möglich. Der Platzbedarf ist äußerst gering. Das Einrichten eines PC Arbeitsplatzes mit Monitor, Maus und Tastatur entfällt, denn die schlanken Panel-PCs vereinen alles in einem.
Zu einem soliden und zuverlässigen Panel PC gehört ein robustes und kompaktes Gehäuse, das hohen Belastungen standhält. Alle verbauten Komponenten müssen gegen äußere Einflüsse geschützt und entsprechend verankert sein. Vibrationen, Staub, Öle oder Funkenflug sind in einem Fertigungsumfeld unvermeidlich - gepaart mit auftretenden Temperaturschwankungen stellen solche Einflüsse große Herausforderungen an die Hardware dar.
Weitergehende Information zur Schutzklasse finden Sie hier: Schutzklassenübersicht
Wir bieten Panel PCs unter dem Markennamen PROFI an. Dabei wird unterschieden zwischen den beiden Touch Screen Technologien analog resisitiv und kapazitv.
Seit 2007 sind sie nicht mehr wegzudenken, Smartphones mit Multi Touch! Wir haben uns seitdem längst an die intuitiven Multitouchscreens gewöhnt.
Schnell mal eben mit zwei Finger in einen Inhalt gezoomt oder als Wischgeste eine Seite weitergeblättert. Viele weitere nützliche Funktionen bleiben sogar unbenutzt. Dieses liegt daran, dass die vielfältigen Möglichkeiten dieser Technologie an die Applikation und deren funktionelle Unterstützung gebunden ist. In den letzten Jahren haben auch Industrieanwendungen die Vorteile von Multi Touch entdeckt.
Dank der hohen Akzeptanz der Smartphone Nutzer, kann die gewohnte Bedienung auch für das Zoomen beispielsweise in Produktzeichnungen übernommen werden. Weiteren Anwendungsmöglichkeiten sind allerdings keine Grenzen gesetzt - was nun noch fehlt ist ein industrietauglicher Panel PC mit Multi Touch.
Aufgrund der MULTITOUCH Technik bietet sich nun aber auch die Chance im prozessnahen Fertigungsumfeld mehr Interaktion mit dem Mitarbeiter aufzubauen als bisher. Visualisierung auf der einen Seite ermöglich durch die LCD Größen bis zu 27". Kombiniert mit der Möglichkeit Gestensteuerung einzusetzen, wenn es das Betriebssystem mit der Applikation unterstützt.
FORSIS hat genau diese Herausforderung zum Kerngeschäft gemacht und über alle Produkte hinweg, die Erfahrung der 25 Jahre Firmengeschichte erfolgreich in die Konstruktion der Panel PCs einfließen lassen. Zahlreiche Industriefirmen in nahezu allen Fertigungsbranchen setzen aktiv Panel PCs von FORSIS ein.
Die resistive Panel PC Baureihe der PROFI Baureihe ist für den stationären Einsatz im industriellen Umfeld konzipiert. Dabei wurde besonderes Augenmerk auf die Entwicklung eines Gerätes gelegt, welches durchgängig für die unterschiedlichen Kundenwünsche eingesetzt werden kann.
Von einfachster BDE-Rückmeldung bis zur komplexen Visualisierung bietet die PROFI Linie alles was man sich von einem resistiven Panel PC wünscht.
MMI des PANEL PCs - PROFI Baureihe
- Displaygrößen von 10,4" bis 27“ angeboten
- Kapazitiver Touchscreen - Kapazitiver Touchscreen mit Erkennung von Wasser und Handballenauflage
- Resistiver Touch Screen - Verbundglas Effekt
- Integration von RFID Lesern ist möglich, angeboten werden LEGIC© (advant), mifare© (DESFire) und hitag©
- Schutzart frontseitig mindestens IP65, und kann nach Anfrage kundenspezifisch gestaltet werden
Systemdaten des PANEL PCs
- Geschützter und kompakter Panel PC mit integriertem Netzteil
- Staubschutz, frontseitig IP65, anschlußseitig IP52
- Betriebstemperatur zwischen 0° bis +50°C
- Optional mit WLAN und Bluetooth aufrüstbar
- Umfangreiche Montagemöglichkeiten durch VESA 100
Rechnerdaten des PANEL PCs
- Industrie Boards, wahlweise mit einer Intel Celeron, i3, i5 oder i7 CPU bestückt
- Mainboards mit UEFI-BIOS und TMP 2.0
- 8 GB bis maximal 32 GB
- min. 128 GB SSD-Massenspeicher, m.2 Anschluss
- Diverse Schnittstellen, wie z.B. 4xUSB, 1xHDMI, 2xGbeE und 2xRS232 Schnittstellen
- Betriebssystem lt. MicroSoft CPU Liste WIN11 Zertifizierung
- Alternativ IGEL Thin Client OS11
- Weitere Schnittstellen und Funktionstasten auf Anfrage möglich
In unseren PROFI Panel PCs für den stationären Einsatz stecken Jahrzehnte an Erfahrung. Das grundlegende Baukastenprinzip erfüllt Ihre Anforderungen ohne Kompromisse - von der einfachsten BDE Rückmeldung bis zur komplexen Visualisierung mit Displays in verschiedenen Größen und Formaten, mit analog-resistiven oder kapazitiven Touchscreens, mit integrierten Lesegeräten und ergänzendem Zubehör.
- Ergonomisch: mit Zehnfingerschreiben, automatischer Wasser- und Handballenerkennung
- Leser: RFID unter dem Frontglas, 1D/2D Scanner an der Gehäuseunterseite (optional)
- Drahtlos: WLAN und Bluetooth (optional)
- Einfache Montage nach VESA 100 Standard
- Wartungsfreundlich: Gehäuse ist demontierbar, Anschlüsse sind nach unten abgehend, zugentlastet

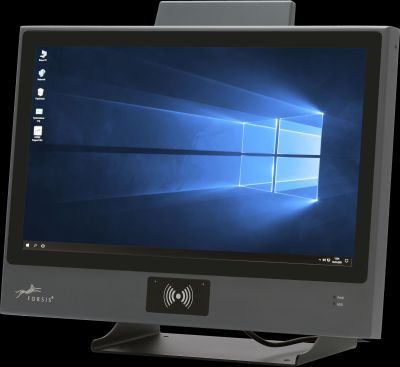

3D Ansichten vom PROFI PANEL PC

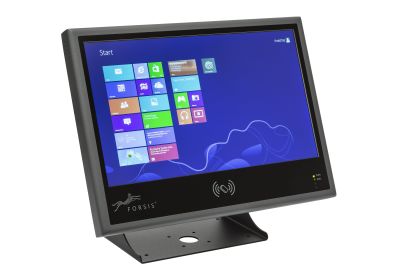

Panel PC - PROFI MT - Varianten
Mit unterschiedlichen Displaygrößen bis 27" bietet die Panel PC Reihe PROFI MT eine große Variantenvielfalt an.
Ihre Applikation lassen sich in der optimalen Auflösung visualisieren. Die LCD mit 16:9 Format bieten immer die Auflösung Full-HD an.
LCD Diagonalen und Auflösung
15" / XGA
18,5" / FHD
21,5" / FHD
24" / FHD
27" / FHD
Durch das 16:9 Format werden die Informationen auf dem Panel PC so dargestellt, wie es auch im Office-Bereich üblich ist - hierdurch entfällt das zeitintensive umgestalten der Ansichten und die Applikation kann ohne größeren Aufwand im Produktionsbereich übernommen werden.
Industrietauglicher Panel PC - LCD Größen
Die resistive Touch Screen Technik ist nicht unterzukriegen.
Durch das resistive Touch Panel ist die Bedienfähigkeit dieses Panel PCs auch mit Handschuhen oder Griffeln gewährleistet. Zudem ist das Touch Panel absolut unempfindlich gegen statische Aufladungen und gegenüber Oberflächenfeuchtigkeit. Das perfekte Gerät für die anspruchsvolle Industrieumgebung!
LCD Diagonalen und Auflösung bei den PANEL PCs mit analog resistiven Touch Screen.
10,4" / XGA
15" / XGA
17" / SXGA
19" / SXGA
21,5 / FHD
RFID Leser in der Front des Panel PCs integriert
Sie möchten, dass die Zugangsberechtigung am Panel PC via Ausweiskarte oder Chip erfolgt?
FORSIS bietet Ihnen eine weitere optionale und sicherheitsrelevante Möglichkeit den PROFI MT mit einem RFID - NFC Ausweisleser zu bestücken. Die Glasfront zieht sich durchgängig über die gesamte Vorderfront des Gerätes. Somit ist der berührungslose RFID Leser in der Front integriert.
Wir unterstützen in unseren Panel PCs das LEGIC© (advant), mifare© (DESFire) und hitag© Leseverfahren. Die RFID Leser werden entsprechend der Kundenvorgabe programmiert. Gerne können Sie uns einen Testausweis zukommen lassen, damit wir sicherstellen können, dass der Einbauleser an Ihrem BDE Terminal bei Inbetriebnahme sofort einsatzbereit ist.
Lösungen aus der Praxis - Handsfree
Als Alternative oder zusätzlich zum externen Barcodeleser, besteht die Möglichkeit in den Zugriffschutz der resistiven Panel PCs einen 2D Barcodeleser fest zu integrieren.
Dieser bietet sich beim resistiven Panel PC der Baureihe PROFI an, wenn der Wunsch nach Freihand lesen eines Barcodes vorhanden ist. Hierbei werden die Daten via USB/HID weiter gegeben.
Front Design
Ein nicht zu unterschätzender Vorteil des FORSIS PANEL PC mit resistiver Touch Technik ist, dass sich die Front völlig frei gestalten lässt. In diesem Beispiel Bild sind zu sehen:
- RFID Leser - Die Kunststoffblende an der Frontpartie des resistiven Panel PCs bietet die Möglichkeit berührungslose Lesersysteme einzubauen. Angeboten werden LEGIC© (advant), mifare© (DESFire) oder hitag©.
- Sonderfunktionstasten - Integrierte Funktionstasten; maximal vier Taster beliebig gestaltbar, Anschluss durch Tastaturcontroller via USB HID.
- Statusanzeige - stehen zusätzlich zwei LEDs zur Verfügung.
CPU Varianten
Die Panel PCs der Baureihe PROFI können mit unterschiedliche CPUs bestückt werden.
Ausführliche Informationen.
Befestigungspunkte
Zur einfachen Befestigung des Panel PCs bieten wir einen Stand- oder Wandbügel mit Neigungseinstellung an. Auf der Rückseite des Gehäuses sind Gewindestehbolzen mit M5, die den VESA 100 Standard erfüllen und somit vielfältige Installationsmöglichkeiten von Tischmontage bis hin zu Schwenktechnik, bietet. Gerne beraten wir Sie bei der Auswahl einer passenden Lösung zur Montage Ihres Panel PCs - unser großes Produktprogramm bietet für jede noch so schwierige Aufgabenstellung eine passende Lösung an.
Der seitlich am Panel PC angebrachte ATX-Taster zum Ein- und Ausschalten gewährleistet eine komfortable Inbetriebnahme unabhängig von der gewählten Befestigungsoption. Über den ATX-Taster können Sie unter den Systemeinstellungen des Betriebssystems auch andere Aktionen zuweisen, wie beispielsweise "Benutzerwechsel".
Kabelzugentlastung und Zugriffschutz
Sämtliche Kabelanschlüsse des Panel PCs liegen rückseitig und gehen nach unten ab. Zur Zugentlastung der Kabel sind vier bis sechs Schraubklemmen auf einem Träger aufgebracht, somit werden die Kabel gebündelt und die Schnittstellenstecker entlastet.
Zum Schutz der Steckverbindung kann die gesamte Anschlussseite optional durch eine Schutzhaube, einen sogenannten Zugriffschutz, verschlossen werden. Die Abdeckung wird durch zwei Stehbolzen und zwei Rändelschrauben gesichert. Es werden mehrere Ausführungen des Kabelauslasses angeboten, wie zum Beispiel eine Ausführung durch RITTAL-Quetschtechnik oder auch durch klassische PG-Verschraubungen.
"Wir beantworten gerne Ihre Fragen."
PCAP Technik
Durch die Multitouch Front wird der Panel PC Multitouch optisch aufgewertet und die Frontansicht weist Ähnlichkeit zu marktüblichen Tablet PCs auf. Durch die Glasfront wirken Schrift sowie auch Bilder lebendiger und kontrastreicher, denn im Vergleich zum analog resistiven Touchscreen ist keine Folie mehr vorgelagert. Die eingebaute Touch-Technologie wird bündig im Gehäuse verbaut, ganz ohne Ecken und Kanten und verleiht dem Panel PC eine zeitlose Eleganz. Trotzdem ist die Glasfront des Panel PC Multitouch mit einem hochsicheren Schutzglas mit bis zu 2 mm Stärke robust und widerstandsfähiger gegenüber herumfliegenden Staubpartikeln oder Funken. Zu guter Letzt ermöglicht die kapazitive Technologie eine Bedienung mit bis zu 10 Fingern.
Sie möchten mehr zur kapazitiven Touchtechnik erfahren?
Hier finden Sie weitergehende Informationen zu diesem Thema.
Ein wichtiges Kriterium im Industriebereich für den Einsatz von einem kapazitiven Touchscreen im Panel PC ist die Bedienung mit Sicherheitshandschuhen. In diesem Gebiet hat sich in den vergangenen Jahren technologisch viel getan.
Mit jeder Generation von Multitouchscreens wurde die Firmware des Touchcontrollers weiterentwickelt, sodass eine Bedienung mit Sicherheitshandschuhen nun gewährleistet werden kann. Der entsprechende Handschuh wird individuell auf den Touch Screen abgestimmt.
Sind Sie neugierig geworden, ob das auch mit Ihren Handschuhen funktioniert? Gerne stellen wir Ihnen ein Testgerät zur Verfügung, sprechen Sie uns einfach darauf an.
Unter der Haube des PROFI Baureihe und in den anderen PANEL PC Baureihen der FORSIS arbeiten ULV (UltraLowVoltage) CPU Baureihen der Fa. INTEL.
Diese Prozessorbaureihen sind konzipiert für einen Lüfterlosen Betrieb in geschlossenen Systemen. Aufgrund des hohen Schutzgrades unserer Gehäusetechnik ist diese Eigenschaft für uns extrem wichtig. Je nach Generation werden die QUAD Core Modelle ab I5 mit einem CPU Lüfter bzw. passiven Kühlkörper ausgestattet. Dieser wird dann ergänzt durch einen Gehäuselüfter, welche einen Luftstrom über den Kühlkörper erzeugt.
Das Gehäuse selbst ist immer geschlossen.
Eingesetzt werden CPU Varianten der INTEL Reihen: SKYLAKE, WHISKEY LAKE und TIGER LAKE.
Die verschiedenen CPU sind für alle aktuellen Betriebssystem geeignet.
Das Preis-Leistung-Verhältnis ist ausgezeichnet und völlig ausreichend für die meisten Client-server-Anwendungen oder Web-Applikationen.
Sollten Sie für Ihren Panel PC mehr Performance benötigen, können wir Sie gerne beraten.
Das Netzteil befindet sich geschützt im Gehäuse - damit bleibt der Panel PC frei von Anbauteilen, was die Installation deutlich vereinfacht, denn nun heißt es nur: Einstecken und los geht´s!
Alle von uns ausgewählten Komponenten sind für den Dauerbetrieb von 24 Stunden 7 Tage die Woche ausgelegt. Zu beachten ist, dass Gehäuse, CPU Varianten, Schnittstellen, Zubehör und Befestigungsmöglichkeiten bei der PROFI und PROFI MT Baureihe identisch sind. Das einzige Unterscheidungsmerkmal der zwei Panel PC Serien liegt in der Touchpanel Technik.
Eines der wichtigsten Unterscheidungsmerkmale zu vielen anderen am Markt erhältlichen Panel PCs ist, dass FORSIS auf Langzeitverfügbarkeit setzt. Alle ausgewählten Bauteile sind über viele Jahre hinweg verfügbar. Je nach Einstiegszeitpunkt in eine neue Gerätegeneration, können wir bis zu fünf Jahre gleiche oder kompatible Ersatzteile liefern. Dies ist nachhaltig und schafft wie von vielen Unternehmen häufig gewünscht Investitionssicherheit, die nicht nur im Servicefall und nach der Garantiezeit wichtig ist.
Stellen Sie sich vor, Sie beschaffen ein paar neue Panel PCs und Monate später bestellen Sie einige der gleichen Serie nach. Die von Ihnen vorkonfigurierten Panel PCs könnten aufgrund geänderter Hardwaretechnik nicht mehr eins zu eins übernommen werden. Viele Einstellungen müssten neu angepasst werden, was Aufwand und Kosten bedeuten würde - und das alles nur weil der Hersteller keine Langzeitverfügbarkeit garantiert.
Sparen Sie sich ärgerliche Nachbesserungen und merzen Sie die Risiken von Beginn an aus. Setzen Sie stattdessen von Anfang an gleich auf die professionelle Panel PC Lösung von FORSIS.
