BDE Terminal
BDE Terminal van de ENTRY-serie - Instapmodel
De eisen voor een "klassiek" BDE Terminal variëren sterk, afhankelijk van het toepassingsgebied, en in een industriële omgeving worden hoge verwachtingen gesteld aan een BDE Terminal. Het moet robuust en betrouwbaar zijn om ongewenste onderbrekingen van processen te voorkomen. Daarom is een BDE Terminal met een hoge IP-beschermingsklasse de eerste keuze.
In minder veeleisende omgevingen waar aangenamere omgevingsomstandigheden heersen, wordt vaak geaarzeld om te investeren in een betrouwbare oplossing. In plaats van een professionele oplossing in de vorm van BDE Terminals, worden standaard kantoorkomputers met monitoren gebruikt. Hoewel het vrijwel ondenkbaar is dat er op moderne montagewerkplekken metaalspanen rondvliegen en oliën of dampen in de lucht aanwezig zijn, moet de terugkoppeling van operationele en kwaliteitsgegevens te allen tijde betrouwbaar zijn.
In dergelijke gevallen komt FORSIS met de ENTRY BDE Terminal als instapmodel. Trouw aan het motto: "Betrouwbare industriële kwaliteit tegen de best mogelijke prijs."
Het ENTRY BDE Terminal is bijzonder geschikt voor gebruik in het magazijn, in eenvoudige productie- en verpakkingsgebieden. Met een beeldschermdiagonaal van 15 inch en een resolutie van 1024 x 768 worden alle "eenvoudige" BDE-toepassingen ondersteund. Dankzij het ingebouwde touchscreen kunnen de toepassingen op het BDE Terminal interactief worden gemaakt. Hierdoor wordt de acceptatie van het apparaat door medewerkers vergroot, omdat alles intuïtief en eenvoudig is.
Dit type industriële pc, als eenvoudig BDE Terminal, komt van pas wanneer een groot aantal apparaten nodig is, wanneer de afstanden naar de feedbackstations kort zijn, of wanneer opdrachtvolgordes en batches snel veranderen. Er is voortdurende feedback aan het MES-systeem voor een specifieke opdracht in de productie. Bovendien kan hiermee worden vastgesteld of er een machinestoring is en wat het specifieke probleem is. Zo kunnen er snel en gericht maatregelen worden genomen om de juiste fouten te herstellen.
In wezen leidt het gebruik van een BDE Terminal tot verhoogde productiviteit, omdat alle operationele gegevens in realtime kunnen worden vastgelegd en opgevraagd. Hierdoor voorziet het BDE Terminal in een betrouwbare en nauwkeurige registratie en evaluatie van alle voor de onderneming relevante productiestappen, evenals de tijdregistratie van het personeel. Met het BDE Terminal is het namelijk mogelijk om correcte afrekeningen in de boekhouding achteraf te maken, wat zowel voor het bedrijf zelf als voor haar medewerkers voordelig is.
De fabrikant van BDE Terminals zorgt er altijd voor dat aan alle vereiste voorwaarden wordt voldaan om een soepele productie te waarborgen.
De bijzondere kenmerken van een FORSIS ENTRY BDE Terminal:
- Wordt alleen aangeboden in de 15" XGA-variant (1024 x 768 resolutie)
- Analog resistief touchscreen of capacitief PCAP multitouch
- Integratie van RFID-lezers is mogelijk, aangeboden worden LEGIC© (advant), mifare© (DESFire) en hitag©
- Robuust behuizingsmateriaal van staalplaat: extern gepoedercoat, intern verzinkt
- De voorzijde is uitgevoerd in beschermingsklasse IP65 en kan op maat worden aangepast
- Aansluitzijde IP40
- Standaard montagemogelijkheden met VESA100
- Voor grotere afnamehoeveelheden van BDE Terminals kunnen we een frontkleur op aanvraag leveren volgens RAL. Met uw eigen branding kunt u het ENTRY als OEM-product doorverkopen. Neem gerust contact met ons op!
Voor de moederbordtechnologie van de BDE Terminal wordt een standaard bord in het MINI ITX-formaat gebruikt. Dit formaat biedt diverse interfaces die allemaal direct toegankelijk zijn op de voorkant van het MINI ITX-bord. Afhankelijk van het besturingssysteem worden MSATA-modules gebruikt.
Let op:
- Extra trekontlasting van kabels is niet voorzien
- Toegangsbeveiliging is ook niet beschikbaar
Hieronder vindt u meer informatie over het Mini ITX-bord
Het Mini-ITX-formaat biedt met 170 x 170 mm² optimale afmetingen voor compacte BDE Terminals. Alleen de hoogte van 44 mm vereist dat een CPU-cassette met 2 interfaces moet worden gerealiseerd. Dit heeft als duidelijk voordeel dat de BDE Terminal veel ruimte biedt voor uitbreidingen.
De interne LVDS-verbinding is ideaal, omdat deze een verliesvrije en kosteneffectieve aansluiting biedt voor alle gangbare LCD's. Ondanks de compacte aansluiting bieden hoogwaardige Thin Mini-ITX-borden alle relevante interfaces, zoals grafische, audio-/video-, netwerk- en randapparatuursystemen.
De Thin Mini-ITX-printplaten van de FORSIS ENTRY BDE Terminal zijn uitgerust met een CPU-socket. Dit maakt een zeer schaalbare rekenkracht mogelijk met een stille en energiezuinige werking in een compacte behuizing. Moederborden zoals de Fujitsu D3474-B bieden daarom ook enorme rekenkracht.
Instappen in de wereld van industriële BDE-terminals

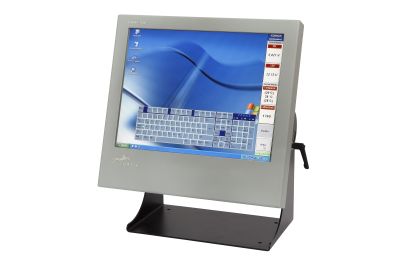

De ENTRY is de toegang tot de wereld van industriële BDE-terminals. Het bestaat uit een ingebouwde rekenunit en een 15" LED-display. De behuizing is robuust en beschermd tegen stofinvloeden.
Om de interactieve invoer mogelijk te maken, is een resistief touchscreen ingebouwd. Deze touchscreen-technologie reageert op druk en is ook goed te bedienen met veiligheidshandschoenen. Omdat de BDE-terminal ENTRY aan de voorzijde beschermingsklasse IP65 heeft, kan de technologie tegen wat spatten water.
Direct beschikbare interfaces
Het BDE Terminal ENTRY biedt verschillende interfaces die alle direct toegankelijk zijn op de MINI ITX-kaart. De voeding is geïntegreerd in de behuizing en daardoor beschermd, wat de installatie van de terminals eenvoudig maakt.
De beschikbare aansluitingen van het BDE Terminal zijn specifiek aangepast aan de belangrijke industriële interfaces. Standaard zijn er twee netwerkaansluitingen beschikbaar. Met vier USB-poorten, waarvan 2x USB3.0, kunt u verschillende andere invoer- en randapparatuur aansluiten. Als u extra monitoren wilt aansluiten, zijn er HDMI en/of DisplayPort-poorten beschikbaar.
Extra kabeltrekontlasting en toegangsbeveiliging zijn niet beschikbaar voor deze serie. Deze functies zijn exclusief beschikbaar in het PROFI-modelreeks.
Standaard CPU-technologie met MINI ITX-moederbord
Bij de assemblage van de BDE-terminal wordt een MINI ITX-moederbord gebruikt, samen met actuele Intel CPU's. Afhankelijk van de vereiste prestaties kunnen Intel Celeron- of Intel i3-CPU's worden gebruikt. Standaard biedt FORSIS 4 GB werkgeheugen, maar dit kan desgewenst worden uitgebreid naar 8 GB of 16 GB.
Afhankelijk van het besturingssysteem worden Compact Flash-modules of MSATA-modules en de klassieke SSD van ongeveer 128 GB gebruikt, met de mogelijkheid van een grotere capaciteit indien nodig. Bovendien zijn de vele interfaces op de BDE-terminal goed toegankelijk en passen ze perfect bij de eenvoudige en onderhoudsvriendelijke behuizingstechnologie.
WLAN-optie
Met de WLAN-optie kan het BDE-terminal ook worden geïntegreerd in de IT-infrastructuur zonder netwerkkabels. De snelle en nieuwste WLAN-standaard 802.11ac zorgt voor een eenvoudige en soepele installatie. De WLAN-module is ook uitgerust met Bluetooth. Hierdoor kan bijvoorbeeld een Bluetooth-scanner direct worden verbonden met het BDE-terminal.
RFID-kaart
Wilt u dat de toegangsrechten bij de BDE-terminal worden gecontroleerd met een identiteitskaart of chip?
FORSIS biedt u een extra optionele en veiligheidsgerichte mogelijkheid om de ENTRY uit te rusten met een RFID-NFC kaartlezer. Deze wordt geïntegreerd in de behuizing, zonder dat er verdere externe componenten nodig zijn - een slanke oplossing die zowel functioneel als visueel aantrekkelijk is.
We ondersteunen in onze BDE-terminals de LEGIC© (advant), mifare© (DESFire) en hitag© leesmethoden. De RFID-lezers worden volgens de specificaties van de klant geprogrammeerd. U kunt ons graag een testkaart sturen, zodat we kunnen zorgen dat de ingebouwde lezer op uw BDE-terminal direct operationeel is bij ingebruikname.
Bevestigingsopties - Achteraanzicht
Voor de bevestiging van de BDE-terminal bieden wij een muur- of standbeugel met kanteloptie aan. Aan de achterkant van de behuizing bevindt zich een VESA 100 bevestiging, waardoor de ENTRY ook kan worden geïnstalleerd op bevestigingssystemen met zwenktechnologie. De bevestigingsopties voor onze BDE-terminals zijn divers en bieden voor elke uitdagende situatie een geschikte oplossing. We helpen u graag bij het kiezen van het juiste montagesysteem.
"Wir beantworten gerne Ihre Fragen."
Thin Client of WEB Terminal?
Bijpassend bij de eenvoudige en kosteneffectieve BDE-terminal ENTRY zijn er ook "slanke" besturingssysteemoplossingen beschikbaar. Het besturingssysteem kan Windows 10 IoT of een IGEL ThinClient zijn. Wij leveren de BDE-terminal vooraf geïnstalleerd, zodat u na het uitpakken meteen aan de slag kunt met het instellen van uw toepassingen of ThinClient.
- Voordelige instap in de wereld van industriële pc's
- Robuuste behuizing van staal - extern gepoedercoat, intern verzinkt
- 15" XGA-variant (1024 x 768 resolutie, 4:3 beeldverhouding)
- Voorzien van geschikte Intel CPU's, afhankelijk van de behoefte
- 4 GB RAM, uitbreidbaar naar 8 GB
- 128 GB SSD voor lokale gegevens, meer RAM op aanvraag
- Beschermd tegen stofinvloeden - aansluitzijde IP40, voorzijde IP65
- Bedrijfstemperatuur varieert van 0°C tot +40°C
- Resistieve touchtechnologie die goed werkt met veiligheidshandschoenen
- Optioneel met WLAN en Bluetooth
- Integratie van RFID NFC-lezers mogelijk - LEGIC, MIFARE en HITAG worden aangeboden
- Als besturingssysteem wordt Windows 10 IoT of IGEL ThinClient gebruikt
In tegenstelling tot een kantoor-pc is onze BDE Terminal ENTRY een geïntegreerd systeem. De compacte en stofbestendige behuizing, evenals de verminderde bekabeling en ruimtevereisten, maken installatie op uitdagende locaties mogelijk. Bovendien is een BDE Terminal in tegenstelling tot een kantoor-pc ontworpen voor 24/7 continu gebruik, omdat de geïnstalleerde componenten specifiek daarvoor zijn afgestemd.
Alle onderdelen van de BDE Terminal moeten robuust zijn om een lange levensduur te garanderen. Zo worden bijvoorbeeld harde schijven gebruikt die bestand zijn tegen constante trillingen, goed presteren bij hoge temperaturen en ontworpen zijn voor continu gebruik. Als alternatief kan ook flash-opslag worden gebruikt voor gegevensback-up.
Het integreren van BDE Terminals in de bestaande IT-infrastructuur kan probleemloos verlopen, aangezien zowel de hardware als de software zijn gebaseerd op geoptimaliseerde normen. Alle BDE Terminals die we produceren, zijn ontworpen voor stationair gebruik onder veeleisende omstandigheden.
Dankzij deze maatregelen wordt het risico op storende uitval van BDE Terminals geminimaliseerd en wordt een lange levensduur onder uitdagende omgevingsomstandigheden gegarandeerd.
Al met al bespaart u niet alleen frustratie, maar ook aanzienlijke kosten.
